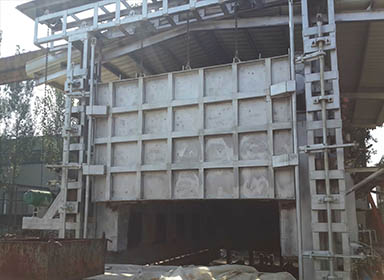

一然天然氣高溫熱處理爐主要由高溫熱處理爐爐體、爐門及爐門升降機構、臺車及臺車牽引機構、臺車密封機構、蓄熱式燃燒室、自動控制裝置等組成。

一、高溫熱處理爐爐體

高溫熱處理爐爐體由型鋼與鋼板焊接制成的鋼結構、耐高溫耐火纖維針刺毯爐襯制成。爐子鋼結構具有較高的剛度和強度,保證爐子長期使用 ;爐體既要承受高溫負荷 ,又要有熱強度和較少的熱損失,爐襯由于采用了耐火纖維針刺毯復合式結構,故蓄熱量和散熱量均很 少,爐膛升溫速度快 ,整個爐體安裝簡便 , 使用可靠。

二、高溫熱處理爐臺車及臺車牽引機構

一然高溫燃氣熱處理爐臺車采用型鋼焊接成的車架，邊框采用耐熱鑄鐵件、用螺栓固定在車架上。臺車內襯由高鋁磚、輕質黏土磚及硅藻土磚砌筑而成。臺車耐高溫強度和抗氧化性好，組織穩定，能耐急冷急熱。臺車牽引機 構是通過鈍齒輪和銷齒條的嚙合，將電動機的回轉運動變換成直線運動，從而使臺車前后移動。機構簡單安全 , 牽引能力大 ,且運行平穩、可靠。

三、PLC自動控制裝置

高溫熱處理爐PLC自動控制系統控制精度高、抗干擾能力強，可適應比較惡劣的環境工作，操作簡單、方便直觀性強，可對臺車、爐門的狀態。智能化溫控儀表，可設置工藝曲線，直接對爐溫進行控制，可將數據輸入到計算機與上位機實現數據通訊和調節晶晶閘管調功器執行元件?？蓪?shí)現控制和管理一體化。工控機可顯示爐門及臺車的位置狀態,爐門升降、臺車移動均由爐前控制框控制,且設置聯鎖裝置。爐門采用型鋼和鋼板焊接成的框架,框架內襯耐火纖維針刺毯,重量輕、絕熱好 ,爐門框邊安裝有可調節的用耐火纖維針刺毯制成的密封條,另外加上爐門上的 彈簧自鎖裝置 ,爐子良好的氣密性,減少了熱損失。爐門升降采用電動卷?yè)P機構, 安裝維修方便。

四、臺車密封機構

高溫熱處理爐改變了傳統的砂封密封結構，采用柔軟的耐火纖維針刺毯 作密封材料添加在槽體內，當臺車進爐后 , 氣缸作動力，連桿通過轉動軸將密封槽抬起 來, 槽內的耐火纖維針刺毯壓在臺車和爐體的密封刀上，結構簡單、使用可靠、密封性能良好。

五、蓄熱式燃燒系統

一然天然氣高溫熱處理爐采用蓄熱式燃燒系統、脈沖式燃燒方式，煙氣余熱回收裝置，充分利用排煙余熱來預熱助燃空氣，排煙溫度低，熱能轉換率高，能耗小，安全可靠。
